廣東澳藍空調科技有限公司
聯系人：李小姐
手 機：18925577465（微信同號）
網 址：www.cxzxqd.cn
地 址：廣東省東莞市南城街道水濂景觀路南城段237號2棟101室
類別：溶液調溫調濕空調機組
關鍵詞：新風,機組,調濕,溶液,預冷型,熱泵
點擊率：
發布時間：2021-09-03 09:22:58
全國服務熱線：0769-82169005
產品特點:
機組特點：
1）功能多樣，可根據需要任意分段組合；結構新穎美觀，安裝容易，維修方便
2），運行可靠
◆ 制冷部件、控制元器件、水泵風機等運轉部件均采用國際品牌，品質可靠；
◆ 采用智能控制、人機界面和標準的通訊協議，控制穩定、精度高；
◆ 保護裝置齊全，運行穩定可靠。
3）專業防腐防銹設計，使用壽命長
◆ 換熱器采用鈦管制作，永不生銹；
◆ 箱體空間密閉，無鼠患蟲咬之虞；
◆ 水箱采用PP材料注塑成型，管路系統為PPR無縫焊接，溶液永不泄漏。
4）選配，運行范圍廣，適用性強
◆ 內置除濕加速器，利用自身的熱量，就可以大大提高了開機除濕的速度；
◆ 內置除濕再生平衡器，無需外置補充水，避免水質軟化的煩惱。
適用條件
◆ 室內無排風可利用，或排風量小于70%送風量；
◆ 空調場所可提供14/19℃高溫冷水及50/45℃熱水；
◆ 應用環境溫度：-5℃~40℃。

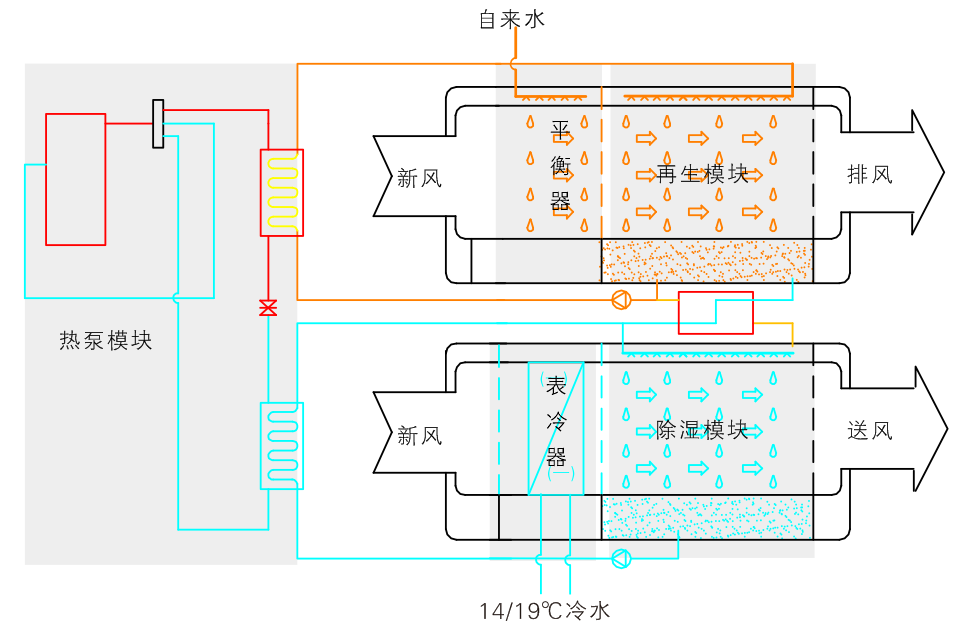

工作原理
機組特點
1）功能多樣，可根據需要任意分段組合；結構新穎美觀，安裝容易，維修方便
2），運行可靠
◆ 制冷部件、控制元器件、水泵風機等運轉部件均采用國際品牌，品質可靠；
◆ 采用智能控制、人機界面和標準的通訊協議，控制穩定、精度高；
◆ 保護裝置齊全，運行穩定可靠。
3）專業防腐防銹設計，使用壽命長
◆ 換熱器采用鈦管制作，不易生銹；
◆ 箱體空間密閉，降低鼠患蟲咬之虞；
◆ 水箱采用PP材料注塑成型，管路系統為PPR無縫焊接，溶液不易泄漏。
4）選配，運行范圍廣，適用性強
◆ 內置除濕加速器，利用自身的熱量，就可以大大提高了開機除濕的速度；
◆ 內置除濕再生平衡器，無需外置補充水，減少水質軟化的煩惱。
機組性能參數表
|
機組型號 （PD（V）F）□□ |
02 |
03 |
04 |
05 |
06 |
08 |
10 |
12 |
15 |
20 |
|
電源型式 |
3PH-380V-50Hz |
|||||||||
|
送風量 m3/h |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
12000 |
15000 |
20000 |
|
排風量 m3/h |
1300 |
2000 |
2600 |
3300 |
3900 |
5200 |
6500 |
7800 |
10000 |
13000 |
|
制冷量 kW |
42 |
63 |
84 |
106 |
126 |
168 |
209 |
253 |
336 |
418 |
|
除濕量 kg/h |
41 |
62 |
83 |
103 |
124 |
165 |
206 |
248 |
330 |
412 |
|
制熱量 kW |
27 |
41 |
54 |
68 |
81 |
108 |
135 |
162 |
216 |
270 |
|
加濕量 kg/h |
16 |
24 |
33 |
41 |
49 |
65 |
82 |
98 |
130 |
164 |
|
噪音 DB（A） |
3.5 |
6.2 |
8.4 |
10.5 |
12 |
14.8 |
18.4 |
23.8 |
29.6 |
36.8 |
|
制冷系統 |
|
|||||||||
|
壓縮機型式 |
全封閉渦旋式壓縮機 |
|||||||||
|
節流方式 |
外平衡式熱力膨脹閥 |
|||||||||
|
制冷劑類型 |
R407C |
|||||||||
|
冷熱盤管 |
|
|||||||||
|
型式 |
板翅式換熱器 |
|||||||||
|
供冷量 kW |
33 |
49 |
63 |
79 |
96 |
130 |
163 |
193 |
260 |
326 |
|
供熱量 kW |
27 |
41 |
54 |
68 |
81 |
108 |
135 |
162 |
216 |
270 |
|
冷水流量 m3/h |
5.7 |
8.4 |
10.8 |
13.5 |
16.5 |
22.3 |
28.0 |
33.1 |
44.6 |
56.0 |
|
通風系統 |
|
|||||||||
|
送排風機類型 |
外轉子離心風機 |
|||||||||
|
過濾等級 |
初級（G4） |
|||||||||
|
送風余壓 Pa |
200 |
300 |
330 |
520 |
510 |
330 |
450 |
470 |
330 |
450 |
|
排風余壓 Pa |
220 |
180 |
200 |
280 |
270 |
300 |
270 |
270 |
300 |
270 |
|
參考重量 kg |
1550 |
1950 |
2100 |
2500 |
2900 |
3380 |
4150 |
5000 |
6510 |
7920 |
注：①名義制冷除濕工況：新風干球溫度36℃，相對溫度65%；送風干球溫度18℃，濕球溫度13.3℃（相對濕度59%，含濕量7.6g/kg）；冷
水供回水溫度14/19℃；
②名義制熱加濕工況：新風干球溫度-5℃，相對濕度50%；送風干球溫度18℃，濕球溫度13.7℃（相對濕度62%，含濕量8.0g/kg）；熱
水供回水溫度50/45℃；
③補充水源采用城市自來水即可，無需軟化水；
④機組風機可根據客戶余壓要求特殊裝置或配置變頻器；
⑤非標機組可致電本公司咨詢。

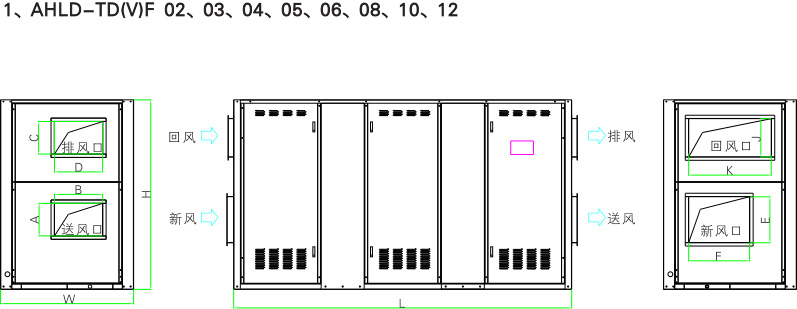

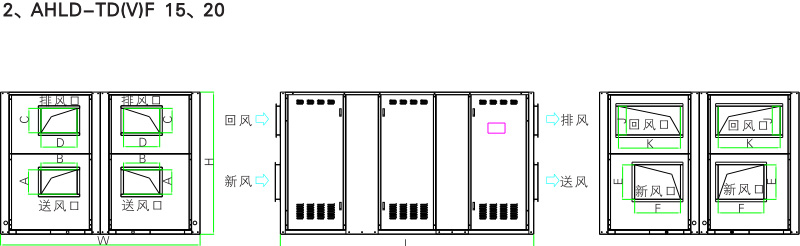

外形尺寸
|
機組型號 （TD（V）F）□□ |
02 |
03 |
04 |
05 |
06 |
08 |
10 |
12 |
15 |
20 |
|
|
L mm |
2800 |
3300 |
3300 |
3700 |
3700 |
3700 |
3700 |
4100 |
3700 |
3700 |
|
|
W mm |
1300 |
1500 |
1500 |
1850 |
1850 |
2300 |
2300 |
2300 |
4600 |
4600 |
|
|
H mm |
2200 |
2300 |
2300 |
2400 |
2400 |
2700 |
2700 |
3000 |
2700 |
2700 |
|
|
送風口 |
A mm |
200 |
200 |
200 |
240 |
240 |
350 |
400 |
400 |
350 |
400 |
|
B mm |
310 |
330 |
380 |
360 |
360 |
455 |
527 |
527 |
455 |
527 |
|
|
數量 |
1 |
2 |
|||||||||
|
排風口 |
C mm |
150 |
200 |
200 |
200 |
200 |
300 |
350 |
350 |
300 |
300 |
|
D mm |
290 |
310 |
350 |
380 |
380 |
450 |
515 |
515 |
450 |
450 |
|
|
數量 |
1 |
2 |
|||||||||
|
新風口 |
E mm |
500 |
600 |
600 |
680 |
680 |
750 |
750 |
950 |
750 |
750 |
|
F mm |
500 |
700 |
700 |
900 |
900 |
1200 |
1200 |
1300 |
1200 |
1200 |
|
|
數量 |
1 |
2 |
|||||||||
|
回風口 |
J mm |
300 |
400 |
400 |
400 |
400 |
500 |
500 |
650 |
500 |
500 |
|
K mm |
900 |
1100 |
1100 |
1500 |
1500 |
1800 |
1800 |
1900 |
1800 |
1800 |
|
|
數量 |
1 |
2 |
|||||||||
注：本公司產品不斷更新改進，表中數據若有改變，怒不另行通知。

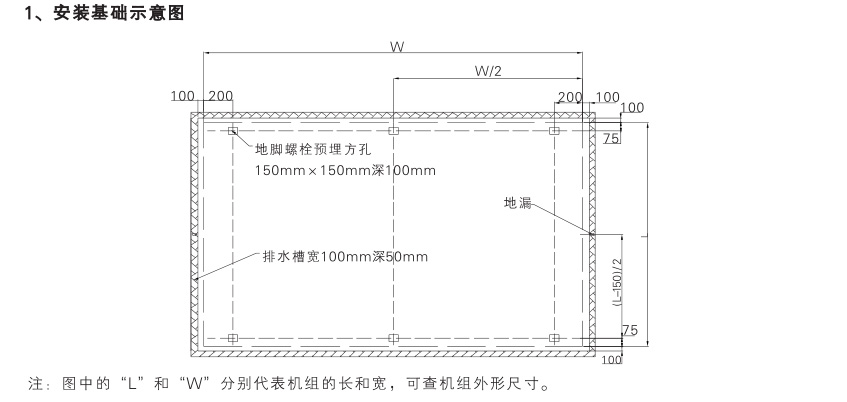

安裝示意圖
